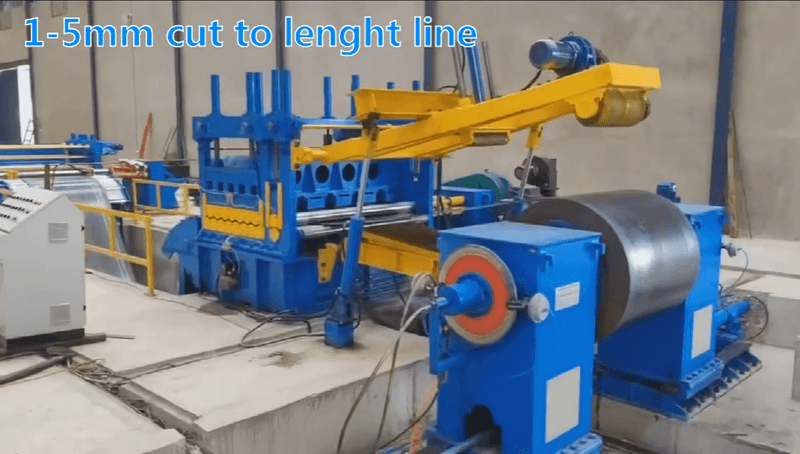

卧式和立式剪板机又称纵剪线和定尺剪线，是一种全自动、高精度的综合金属加工设备，专门用于将金属卷材纵剪、校平、剪切成定制宽度的带材和定尺板材。作为全球金属卷材加工行业的核心设备，它采用先进的伺服控制和精密剪切技术，可将各种金属卷材（包括热镀锌钢卷、冷轧钢卷、彩涂板卷（PPGI/PPGL）、铝卷和不锈钢卷）加工成高质量、尺寸精确的金属带材和板材，以供进一步加工和应用。.

该设备采用全自动连续加工技术，保留了金属线圈原材料原有的机械性能和表面质量，避免了人工操作造成的材料变形、表面划伤或尺寸误差。整条生产线采用无缝工作流程：从重型液压开卷、精确校平和纠偏、伺服恒速送料、垂直分切（可选）、水平定长剪切，到最后自动堆垛和卸载成品带材或板材。这种一体化智能生产模式确保了零人工误差、高加工精度、超高生产效率，并完全符合国际金属加工标准和出口质量认证要求。.

卧式和立式剪板机的核心部件

重型液压开卷系统： 该系统专为剪切加工中使用的大重量和大尺寸金属卷材而设计，配备了一个液压膨胀开卷机，承重能力为 5-15 吨，可支持 800-1600mm 宽度和 0.3-3.0mm 厚度的卷材。它具有自动液压偏差校正、压力保持和防滑送料辊，并配有加强型送料导桥，可防止材料在高速送料过程中起皱、刮伤或错位。它与所有常见的金属线圈剪切加工完全兼容，可确保长期高强度生产运行时的平稳送料。.

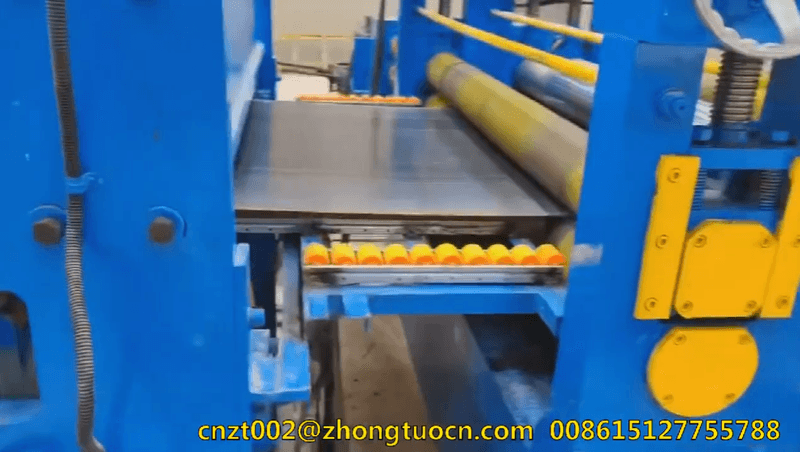

精确找平与偏差校正装置： 该设备配备 9-15 组高精度矫直辊，可有效消除金属原材料卷材的卷曲应力、表面不平和边缘翘曲，确保材料在进入剪切站之前完全平直。它支持针对不同材料厚度和硬度调节矫平强度，这对于确保成品带材/板材厚度均匀、边缘平直、不变形至关重要。自动纠偏系统可实时调整材料位置，确保与剪切刀片准确对齐，避免出现分切或切割错误。.

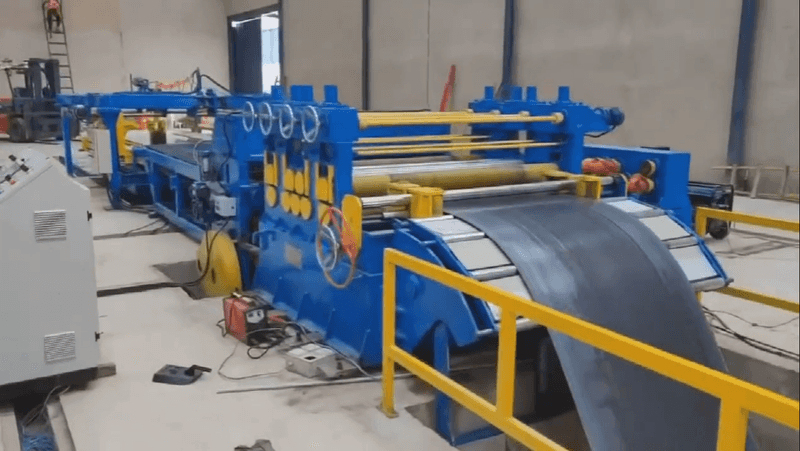

垂直剪切（纵切）装置： 作为分切功能的核心，该设备采用高精度圆形分切刀片，由 Cr12MoV 合金钢制成，经精密 CNC 加工和热处理，硬度为 HRC 60-65，具有超高的耐磨性和超长的使用寿命。分切宽度可在 50-1500mm 范围内灵活调整，分切精度控制在 ±0.1mm 以内。刀片间隙可根据材料厚度进行调整，确保分切边缘平滑无毛刺，材料不变形。设备配有废边收卷装置，可自动收集分切废边，保持生产现场干净整洁。.

水平剪切（定尺剪切）装置： 对于金属带或金属板的定长切割，该设备采用先进的伺服控制液压剪切或飞剪技术，可在连续生产过程中不间断地进行定长切割。切割刀片由高强度合金钢制成，确保切割边缘光滑无毛刺，材料不变形。切割精度控制在 ±0.3 毫米以内，切割长度可通过 PLC 触摸屏在 0.5-12 米之间自由调节，以适应不同成品的加工要求。.

伺服送料系统： 伺服送料系统由大功率伺服电机和精密滚珠丝杠传动驱动，确保送料长度精确、速度恒定，与分切和切割过程相匹配，不会出现滑动或位置偏差。它支持无级调速，最高送料速度可达每分钟 10-30 米，可根据材料厚度和加工要求进行调节，确保高效稳定的生产。.

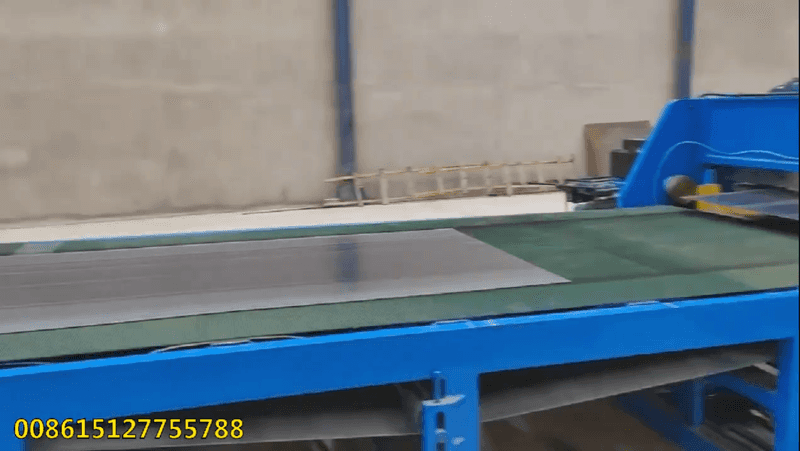

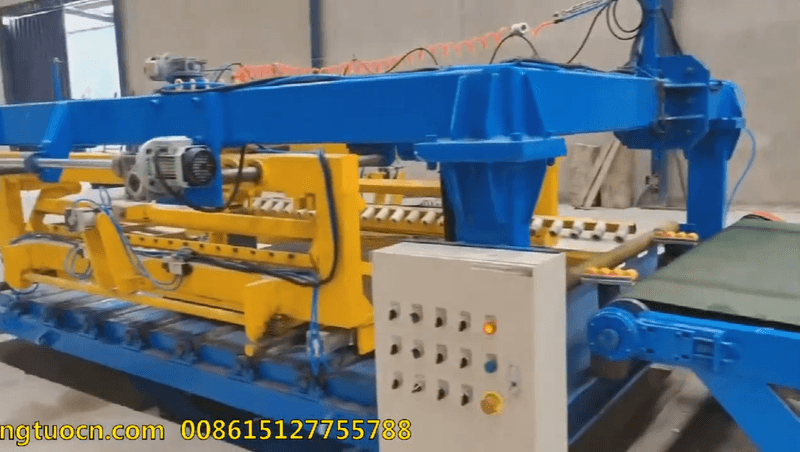

自动堆垛和卸料装置： 该设备专为成品金属带材和板材设计，具有液压升降堆垛平台和带橡胶垫的软接触夹紧装置，可避免成品表面划伤和边缘损坏。它能自动整齐地排列和堆叠分切好的带材或板材，堆叠高度可调，以适应不同的存储和运输需求。该装置还支持不同宽度的带材分开堆叠，提高了生产组织效率。.

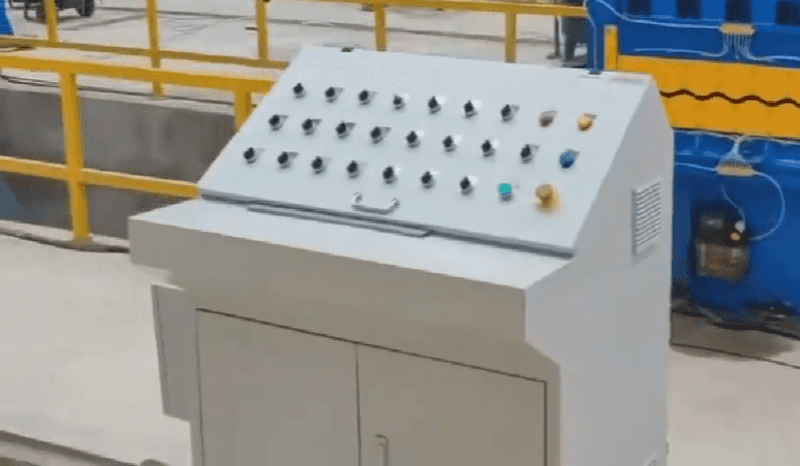

智能 PLC 控制系统： 整条生产线由国际知名品牌 PLC（西门子/三菱/Delta）控制，配备人性化的大型触摸屏操作面板，支持英语、西班牙语、阿拉伯语、法语、俄语和葡萄牙语等多国语言切换。它实现了全过程自动控制，具有生产计数、故障自诊断、紧急停止、参数记忆、分切宽度调节、切割长度设定和速度调节等功能。系统操作简单，只需 1-2 名工人监控，运行稳定，故障率低，可实现长期连续生产。.
