世界の建築業界において、台形ルーフパネルは、その独特な台形構造、優れた耐荷重性、優れた防水性能、容易な施工により、工業作業場、商業ビル、倉庫、住宅、公共施設などに広く使用されています。台形ルーフパネルは建築物の屋根システムの重要な構成部品として、風雨や外部環境の浸食から建物を保護するだけでなく、省エネ、環境保護、美しい外観などの利点があり、現代的な屋根建築の好ましい選択肢となっています。高品質の台形屋根パネルを大量生産する核心設備として、台形屋根パネルロール成形機は屋根パネルの生産効率、製品精度、総合コストを直接決定する。世界的な建築規模の継続的な拡大、高規格屋根材への需要の増加に伴い、台形屋根パネルロール成形機に対する市場の要求は常にアップグレードしており、より高い自動化、より精密な成形、より強力な汎用性、異なる材料へのより良い適応性を追求しています。当社の台形屋根パネルロール成形機は、先進的な連続冷間ロール成形技術、長年の対外貿易経験、個別カスタマイズ能力により、世界のお客様に信頼性の高い効率的な生産ソリューションを提供し、生産効率の向上、コスト削減を実現し、競争の激しい建材市場で優位に立つことができます。次に、この核心設備が世界の屋根建設分野でどのような専門的強みを持ち、どのような実用価値があるのか、深く探ってみましょう。.

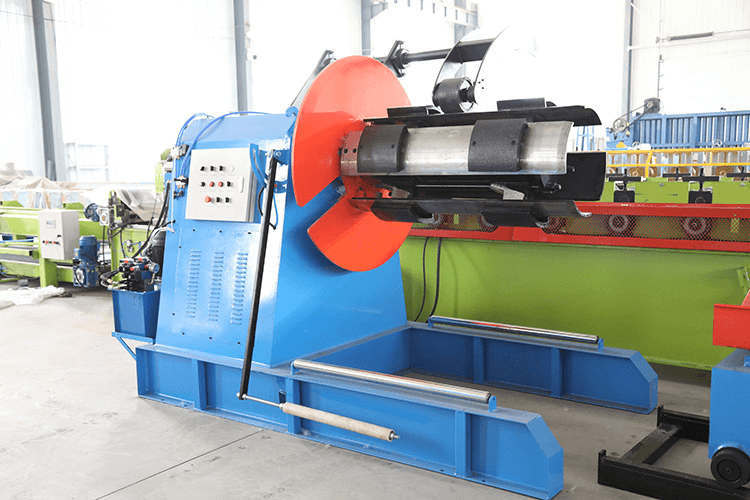

アンコイラー 台形屋根パネル生産ラインの始動リンクとして、アンコイラーは主に金属コイルを支持し、安定的に放出する役割を担っています。高強度鋼板を一体溶接し、焼戻し処理を施し、内部応力を効果的に除去し、ボディの変形を避け、安定した構造と強力な耐荷重能力を備えています。異なる重量（1-8トン）、幅（600-1200mm）の金属コイルに対応でき、様々な仕様の台形屋根パネルの生産ニーズに完全に応えます。装備された自動張力制御システムは、コイルの厚さと成形速度に応じて、巻き戻し張力と速度をインテリジェントに調整することができ、シートがスムーズかつ連続的にレベリング装置に入ることを保証し、コイルの緩み、詰まり、逸脱による生産中断を回避し、生産ラインの安定性と連続性を大幅に向上させます。.

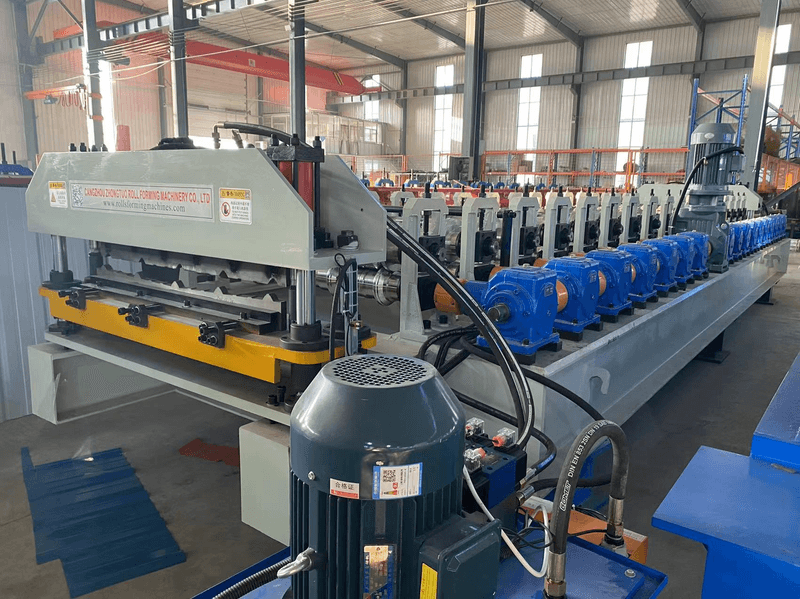

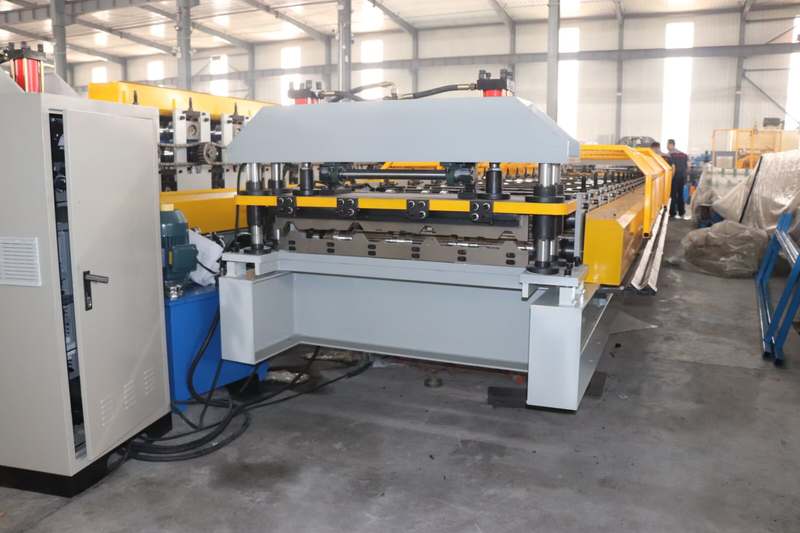

ホストを形成する： The forming host is the "heart" of the trapezoidal roof panel roll forming machine, and its performance directly determines the shape precision, size consistency, and surface quality of the trapezoidal roof panel. The forming host adopts a heavy-duty cast iron frame structure, which is tempered to enhance rigidity and stability, effectively reducing vibration during high-speed operation and ensuring long-term stable use. The internal forming rollers are made of high-quality GCr15 alloy steel, which is processed by precision machining, quenching, and tempering treatment, with a hardness of HRC58-63℃, featuring high hardness, wear resistance, and corrosion resistance, which can withstand long-term high-speed friction and pressure and maintain stable forming precision. The roller shaft is made of 40Cr alloy steel, which is quenched and tempered to a hardness of HB280-300, ensuring strong load-bearing capacity and stable power transmission. Different models of forming hosts are equipped with corresponding adjustable roller groups, which can be flexibly adjusted according to the width (600-1200mm), thickness (0.4-2.5mm), and trapezoidal height (30-100mm) of the roof panel, realizing the production of various types and specifications of trapezoidal roof panels. The transmission system adopts advanced gearbox and servo drive technology, ensuring stable power transmission, high transmission efficiency, and precise control of the forming speed, realizing high-speed and high-precision forming of trapezoidal roof panels.

シャーリング装置： シャーリング装置は、台形ルーフパネル製品の標準化と品質を確保するための重要な部品であり、成形された連続ルーフパネルを必要な長さに正確に切断する役割を担っています。油圧シャーリングと機械シャーリングの2つの先進的なシャーリング方式を採用し、世界各地のお客様の異なる生産ニーズにお応えしています。油圧シャーリングは、シャーリング力が大きく、切り込みが平坦で、バリがなく、低騒音で、ルーフパネルの表面を傷つけないという利点があり、高級建築プロジェクトの高精度切断ニーズに適しています。機械シャーリングは効率的で高速で、シャーリング速度は毎分最大20回で、大規模大量生産のニーズに対応できます。シャーリング装置には高精度の長さ測定と位置決めシステムが搭載されており、高感度センサーによってルーフパネルの走行長さをリアルタイムでモニターすることができます。長さの誤差は±0.2mm以内に厳密に制御され、国際建築基準（ISO、CEなど）に完全に準拠しています。.

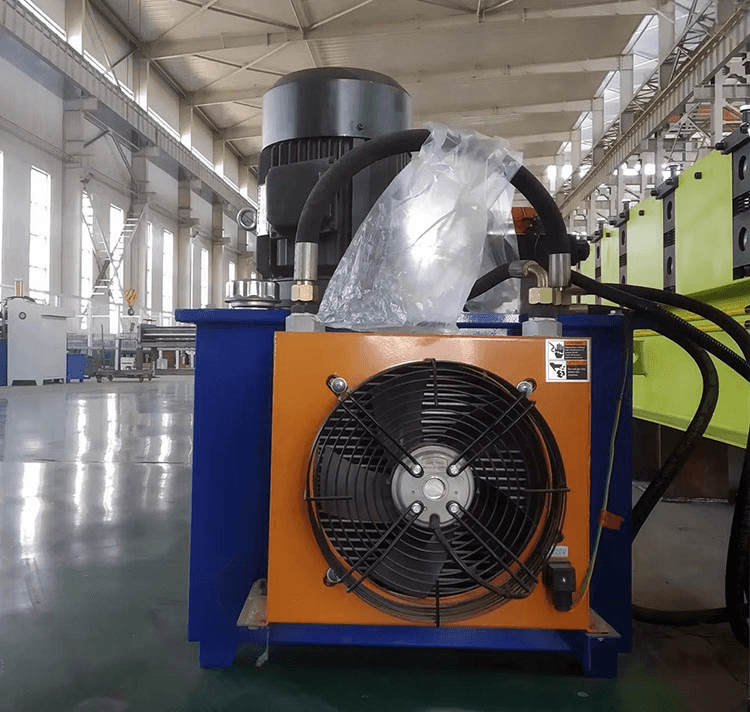

油圧ステーション： 油圧ステーションは、台形屋根パネルロール成形機の油圧システムの動力源であり、主に高効率モーター、精密オイルポンプ、密閉オイルタンク、インテリジェント制御バルブ、オイルろ過システム、冷却システムで構成されています。モーターはオイル ポンプを運転し、オイル タンクの油圧オイルを加圧し、さまざまな油圧実行部品（油圧シリンダー、油圧モーターなど）に送り、装置のせん断、形成調節および緊急停止に強力で、安定した力のサポートを提供します。油圧システムは、インテリジェントな圧力と流量制御技術を採用し、正確に作業ニーズに応じて油圧パラメータを調整することができ、装置の安定した信頼性の高い動作を確保し、作業効率を向上させながら、エネルギー消費量を削減します。装備された高精度油ろ過システムは、効果的に油圧オイルの不純物をろ過することができ、冷却システムは、迅速に油圧オイルの温度を下げることができ、油圧部品の寿命を延ばし、装置の長期安定運転を確保する。.

制御システム： The control system is the "brain" of the trapezoidal roof panel roll forming machine, adopting advanced PLC (Programmable Logic Controller) and humanized touch screen operation interface, realizing full automation and intelligent control of the entire production process. The total installed capacity of the equipment is about 11kw, which is energy-saving and environment-friendly, meeting the energy conservation and emission reduction requirements of various countries. The touch screen interface is clear and easy to operate, with a Chinese-English bilingual design, suitable for operators of different countries and regions. Operators only need to input relevant parameters (such as roof panel width, thickness, trapezoidal height, forming speed, cutting length) on the touch screen, and the system will automatically control the coordinated operation of the uncoiler, leveling device, forming host, shearing device, and other components, with no manual intervention throughout the production process. The control system is equipped with a full-range fault diagnosis and alarm function, which can real-time monitor the operation status of each component of the equipment. When a fault occurs (such as coil jamming, hydraulic pressure abnormality, roller wear, or length deviation), it will immediately issue an alarm and display the detailed fault information, facilitating operators to quickly troubleshoot and solve problems, improving equipment maintenance efficiency and production safety. In addition, the system supports parameter storage and call function, which can store the parameters of various specifications of trapezoidal roof panels, and can be directly called during batch production, saving time and improving production efficiency. The equipment is also equipped with multiple safety protection devices (such as emergency stop button, protective cover, and overload protection) to fully ensure the safety of operators during production.
