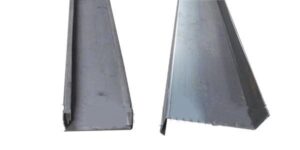

وباختصار، فإن المدادات A cee و z هي عبارة عن شعاع أفقي أو عارضة أفقية تستخدم للدعم الهيكلي في المباني. في الواقع، إنها آلة تشكيل المدادة الفولاذية بيرلين z، وتسمى أيضًا آلة تشكيل المدادة القابلة للتبديل أو آلة تشكيل المدادة z.

ماكينة درفلة المدادة

مع تطور تكنولوجيا التشكيل بالدلفنة، بدأت آلات تشكيل المدادة الأوتوماتيكية سريعة التغيير لإنتاج مدادات C و Z في الظهور، وفي الواقع، فإن آلة المدادة تحل بسرعة محل آلات تشكيل المدادة على شكل Z. في الواقع، يمكن أيضًا أن تسمى آلة تشكيل المدادة الأوتوماتيكية القابلة للتبديل آلة تشكيل المدادة الأوتوماتيكية PLC، يمكن لآلة تشكيل لفة واحدة أن تنتج مدادة فولاذية وحجم شفة وحجم الحافة.

ماكينة التشكيل بالدرفلة CZ

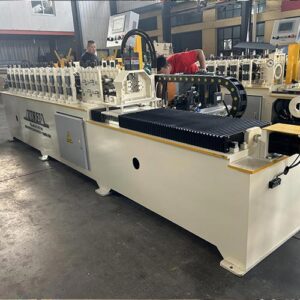

ماكينة تشكيل المدادة القابلة للتغيير CZ عبارة عن معدات تنتج قنوات فولاذية على شكل C/Z بشكل مستمر من شرائح الصلب المجلفن أو المدرفلة على البارد من التغذية والتثقيب للثقوب والثني والقطع.

ميزة ماكينة التشكيل بالدرفلة CZ

يمكن لهذه الماكينة القيام بنظام تشكيل لفة المدادة CZ القابل للتبديل السريع.

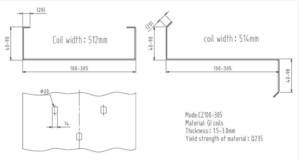

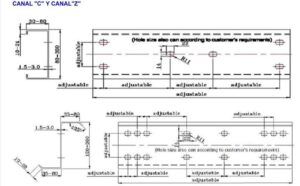

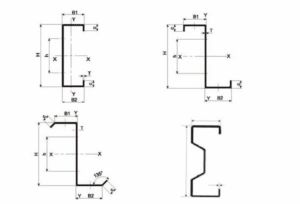

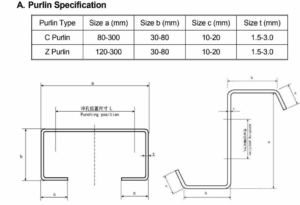

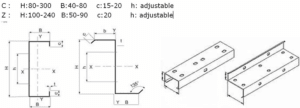

قادرة على إنتاج مجموعة قياسية في الصناعة من أشكال Cee وZee وU 80-300 مم بسماكة تتراوح بين 1.5 و3.2 مم.

نقدم 5 أنواع من قوالب التثقيب والقطع الهيدروليكية المعيارية القابلة للبرمجة بشكل افتراضي.

ملفات تعريف C/Z السريعة وأوقات تغيير حجمها في أقل من 5 دقائق.

مراقبة الجودة الأوروبية، يعتمد سطح الماكينة على طلاء المسحوق، والطلاء قبل التجميع.

القدرة على التسليم 220-300 مجموعة سنوياً، وهي أكبر مصنع وأكثرها احترافية في الصين.

تسليم سريع، بمجرد استلام الإيداع يمكننا ترتيب التسليم في غضون 25 يومًا.

تدفق عمل المدادة CZ

فك اللفافة - (ما قبل القص) - التسوية والتوجيه - ماكينة تشكيل اللف الرئيسية - التثقيب الهيدروليكي - القطع الهيدروليكي الشامل - طاولة النفاد

مقدمة عناصر كل جزء مقدمة

3 طن آلة فك اللفافة الهيدروليكية أو يمكنك اختيار آلة فك اللفافة الهيدروليكية ذات الرأس المزدوج بوزن 5 أطنان أو رأس مزدوج

نوع الفك: رأس هيدروليكي أحادي الرأس السعة: 5000 كجم

نوع التوسيع: اللفافة الهيدروليكية I.D: Φ500-560 مم اللفافة O.D: Φ1000 مم كحد أقصى عرض اللفافة: 300 مم كحد أقصى

الأبعاد (الطول × العرض × الارتفاع):1000 × 800 × 1650 مم تقريبًا

2- جزء التسوية

نظام التسوية: 3 بكرات علوية 3 وبكرات سفلية 4، مع بكرتين إضافيتين للقرص.

قطر أسطوانة التسوية: Ø 80/100 مم

البكرات عبارة عن عمود صلب مع معالجة بالتسخين والتلميع والجلفنة.

نظام التوجيه بما في ذلك عمود التوجيه وبكرات التوجيه، وعرضها قابل للتعديل ليتناسب مع مختلف الشرائح الفولاذية.

3- ما قبل القص (اختياري)

يُستخدم في القص المسبق لشريط اللفائف قبل التشكيل أو بعده.

يتم التحكم في آلة القص المسبق بشكل فردي عن طريق زر مثبت على إطار آلة القص.

جزء نقل ماكينة التشكيل بالدرفلة الرئيسية

أما بالنسبة لماكينة التشكيل بالدرفلة الرئيسية، ناقل الحركة، فلدينا ثلاثة خيارات:

محرك عادي، ماركة اختيارية مثل محرك Simens أو غيره.

محرك مؤازر.

الطاقة الهيدروليكية:

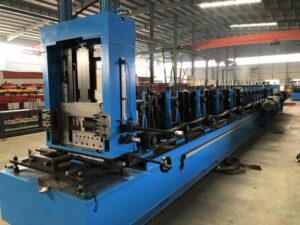

ماكينة الدرفلة الرئيسية

حامل التدحرج: 18 محطات، سلسلة نقل الحركة.

مادة الأسطوانة: GCr15 مع المعالجة الحرارية والتلميع والجلفنة.

المحرك الرئيسي: محرك هيدروليكي، الطاقة: 22 كيلو وات، خزان: 500 لتر، مع نظام تبريد هوائي

العمود الرئيسي: 40Cr مع المعالجة الحرارية والصقل والجلفنة.

إطار الماكينة: ملحوم بلوح حديد، مع تشطيب مسطح مسطح. يتم قياس الاستواء بواسطة مقياس مستوى إلكتروني.

يعتمد سطح الماكينة على طلاء مسحوق الطلاء قبل التجميع.

تبديل CZ: اقلب صندوق الأسطوانة إلى 180 درجة.

نظام القطع الشامل

مادة القاطع: Cr12MOV، التبريد.

قواطع عالمية: واحدة للمقاس (80-200 مم)، وأخرى للمقاس (200-300 مم) يتم التحكم في طول القطع، وقطع القطع، والتثقيب بواسطة PLC. التثقيب والقطع عند توقف الماكينة.

بالنسبة لهذا الجزء، عند تغيير المقاسات، تحتاج إلى ضبط الارتفاع والعرض يدويًا.

جزء التحكم PLC نظام الإمداد بالطاقة والتحكم في التحكم PLC

مزود الطاقة وخزانة التحكم: 1 طقم 1.

وحدة تحكم خارجية: 1 مجموعة، ستكون ملائمة للتحكم في FWD/BWD أثناء الاختبار والإنتاج.

منصة التشغيل: HMI وزر، مع شاشة عرض باللغة الإنجليزية.

نظام التحكم: PLC (أومرون)

المكونات الرئيسية تعتمد العلامة التجارية العالمية الشهيرة.

اختياري: محرك مؤازر رئيسي، PLC، HMI، برنامج تحكم، إلخ. نظام تحكم كهربائي كامل مصمم بخط سيمنز الصناعي الذكي.
