ماكينة درفلة البطانة الفولاذية ذات القناة U المعدنية القابلة للتعديل بالعرض

ما هي وظيفة البطانة الفولاذية؟ ما هي الحالات التي يجب فيها تركيب البطانة الفولاذية؟

1. يجب أن تتحمل الأبواب والنوافذ في المباني المؤثرات البيئية، وعلى رأسها ضغط الرياح وغزو الأمطار والثلوج، بالإضافة إلى قوة التبديل والجاذبية الذاتية أثناء الاستخدام.
2. إن قوة الرياح هي السبب الرئيسي لانحناء وتشوه مكونات الأبواب والنوافذ (مثل القضبان الأفقية والقضبان الأفقية وإطارات النوافذ)، وكذلك الإطارات والزنانير. تعتمد سلامة الأبواب والنوافذ بشكل أساسي على قدرتها على تحمل قوة الرياح، وعادةً ما تقاس بقيمة ضغط الغاز الذي تتحمله لكل وحدة مساحة.
3. إن الخواص الميكانيكية للبلاستيك البلاستيكي الصلب أدنى بكثير من تلك الخاصة بالفولاذ والألومنيوم والخشب، خاصةً أن قوة ثني البلاستيك البلاستيكي الصلب لا تزيد عن ربع قوة ثني الخشب و1/28 من الألومنيوم و1/84 من الفولاذ. تحت نفس شكل وحجم المقطع العرضي مثل مقاطع الألومنيوم والصلب، يكون أداء الانحناء لمقاطع البلاستيك PVC الصلبة أسوأ بكثير.
4. وللتعويض عن هذا العيب، تم تصميم أبعاد المقطع العرضي لمقاطع PVC الصلبة المستخدمة في صناعة الأبواب والنوافذ لتكون أكبر من تلك الخاصة بالأبواب والنوافذ المصنوعة من الصلب والألومنيوم.
5. وفي الوقت نفسه، يجب أن تكون الخواص الميكانيكية لشكل المقطع العرضي معقولة قدر الإمكان لتلبية ظروف الإجهاد للأبواب والنوافذ.
6. لا يمكن للطرق المذكورة أعلاه تلبية متطلبات الأداء الميكانيكي للأبواب والنوافذ بشكل كامل.
7. وهناك إجراء آخر مهم وهو إضافة الفولاذ المقوى بالفولاذ، والمعروف أيضًا باسم البطانة الفولاذية، إلى تجويف المقاطع البلاستيكية البلاستيكية البلاستيكية عندما يتجاوز طول مقطع واحد من الأبواب والنوافذ طولًا معينًا.

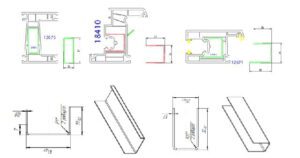

فيما يلي بعض أحجام التشكيل الجانبي للبطانة الفولاذية للقنوات الفولاذية على شكل حرف U للرجوع إليها:

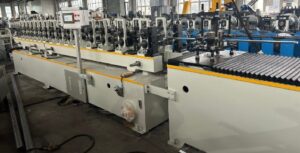

ماكينة درفلة البطانة الفولاذية ذات القناة U المعدنية القابلة للتعديل بالعرض

ميزات ماكينة درفلة البطانة الفولاذية ذات القناة U المعدنية القابلة للتعديل بالعرض:

1. يتراوح ضبط أحجام القاع من 10 إلى 40 مم
2. ارتفاع قابل للتعديل من 5 إلى 40 مم أو أكثر من خلال ضبط عرض ملف الإدخال.
3. تحكم PLC لتغيير المقاسات.
4. سرعة قصوى تصل إلى 45 متراً في الدقيقة.
5. نظام القص بالتتبع المؤازر.
6. سمك شريط درفلة المنتج المتداول: 0.8-1.2 مم

الاستخدام: تُستخدم ماكينة التشكيل بالثني على البارد لثني الصفائح المعدنية على البارد إلى الشكل الجانبي المطلوب.

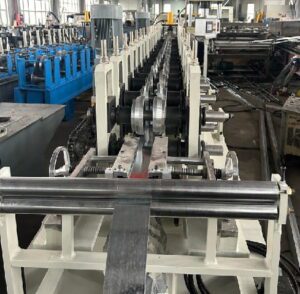

الوظيفة والبنية: يتم تحويل الصفائح المعدنية تدريجيًا إلى الصفيحة السفلية التي يتطلبها الرسم عن طريق الدرفلة من خلال قالب مكون من 9 مكونات.

تعتمد الأسطوانة على Gcr15، والتي تتم معالجتها باستخدام الحاسب الآلي بعد التبريد الكلي، ويمكن أن تصل الصلابة إلى HRC56-62 درجة

تكنولوجيا المعالجة:: المعالجة الآلية الخشنة، والمعالجة الحرارية، والمعالجة الآلية الدقيقة، والطلاء بالكروم الصلب

الإطار الرئيسي:: لحام صفيحة فولاذية بسُمك 8 مم، وقنطرة تذكارية من الحديد الصلب، ومحرك سلسلة.

الممر التذكاري هو 170 ممر تذكاري.

قطر عمود الأسطوانة: 70 مم المادة: فولاذ 45 #

تكنولوجيا المعالجة:: معالجة التبريد والتلطيف، والمعالجة الخشنة، والمعالجة الدقيقة

محرك المحرك الرئيسي: 15 كيلو واط

فيما يلي آلة درفلة بطانة قناة U المعدنية القابلة للتعديل على شكل حرف U المعدنية
فيديوهات العمل للرجوع إليها.

يمكنك من خلال هذا الفيديو معرفة المعلومات التالية:

1. كيف يمكن أن تعمل السرعة التي يمكن أن تعمل بها.
2. كيف تتغير الأحجام حسب PLC من الحد الأدنى إلى الحد الأقصى.
