خط إنتاج القطع إلى الطول الأوتوماتيكي البسيط بالكامل

خط إنتاج القطع بالطول الأوتوماتيكي البسيط الأوتوماتيكي بالكامل للسمك من 1 إلى 3 مم والعرض حتى 1500 مم. هذا النوع من القطع بالطول مخصص بشكل أساسي لقطع المعدن بالطول المحدد بسرعة 35 إلى 40 مترًا في الدقيقة. الشيء الجيد في هذا الخط هو أنه بسيط وسهل الاستخدام. الشيء الأكثر أهمية هو أن التكلفة ليست أعلى من ذلك ولكن الدقة والسرعة جيدة للإنتاج العادي.

تم تصنيع هذه الماكينة بناءً على المتطلبات التالية من العملاء:

متطلبات العميل:

نطاق السماكة: 0.30 مم إلى 3 مم

عرض اللفائف: عرض 1500 مم

مكدس 3.1 متر (6100 مم)

معلمات المنتج النهائي

طول تكديس القص: 500 ~ 6000 مم

دقة الطول: 0.5 مم / 2 م سرعة ثابتة 1.0 مم / 3 م سرعة متغيرة

الدقة القطرية: 1.0 مم/2 متر

تسطيح اللوح: 1.5 مم/م2

السرعة: 0-20 م / دقيقة فوق 2 مم؛ 0-35 م / دقيقة أقل من 1.5 مم

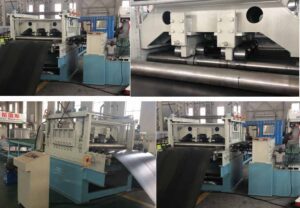

خط إنتاج القطع إلى الطول الأوتوماتيكي البسيط بالكامل

آلة التفكيك - بكرة التغذية - بكرات التغذية - بكرات التسوية - جهاز القطع - الناقل - طاولة الاستلام

مكونات الماكينة:

آلة التفكيك الهيدروليكية مع عربة التحميل 10 طن : 1 طقم

ماكينة التسوية المستقيمة والقطع حسب الطول: 1 طقم واحد

نظام القطع الهيدروليكي: 1 مجموعة

المحطة الهيدروليكية: 2 مجموعة

نظام التحكم PLC: 1 مجموعة

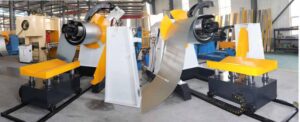

آلة فك اللفافة الهيدروليكية 10 طن

الغرض:: فك اللفائف النشطة وتفريغ أو استصلاح مواد اللفائف أو استعادتها.

الهيكل:: نوع الأسطوانة الواحدة.

القطر الداخلي للمادة اللولبية: Φ 508 مم/ Φ 610 مم

دعم البراميل، التمدد الهيدروليكي. نطاق التمدد والانكماش φ 480- φ 520 مم 、

يتم تشغيل الأسطوانة بواسطة محرك متغير التردد ويمكن إعادة لفها.

يتم تركيب مكابح قرصية هوائية في نهاية العمود الرئيسي لتوليد شد فك اللف والكبح.

يتم تثبيت أسطوانة الضغط المتأرجحة فوق الأسطوانة. يتم تغليف أسطوانة الضغط بالمطاط، ويتم تدويرها كهربائياً وتتأرجح هيدروليكياً.

محرك فك اللفائف: 15 كيلو واط

تحويل تردد التفريغ: 15 كيلوواط

أسطوانة زيت التمدد والتقلص: φ 140 × 100، 1

أسطوانة الأسطوانة: φ 100 × 370، 2 قطعة

ذراع ضغط المحرك الرئيسي

الإطار الرئيسي 400 I- شعاع

30 صفيحة حديدية سميكة لحام الجسم الرئيسي

عمود رئيسي 230 * 65 أنبوب غير ملحوم

فك اللفافة بذراع دعم هيدروليكي أوتوماتيكي

تم تجهيز آلة فك اللفافة بذراع ضغط هيدروليكي، ويتم تشغيل عجلة ذراع الضغط بمحرك 4 كيلو وات.

4. رباعي التسوية الرباعي + رأس مجرفة (4 طبقات)

الغرض:: لتسوية مادة الملف

هناك 15 أسطوانة تسوية، 7 مرتبة في الأعلى و8 مرتبة في الأسفل (مع عمود تغذية)، وقطر الأسطوانة ф 100، وعرض سطح الأسطوانة الفعال 1600 مم، والمادة 40Cr، والتبريد عالي التردد، والطلاء بالكروم الصلب على السطح.

توجد 4 صفوف من بكرات الدعم القصيرة في الأعلى والأسفل، وقطر الأسطوانة ф 120، والمادة 40Cr، والتبريد عالي التردد، ويتم ضبط الصفوف العلوية والسفلية من بكرات الدعم بواسطة حديد مائل لمنع تشوه أسطوانة التسوية بالقوة.

تنقسم قاعدة الماكينة إلى جزأين علوي وسفلي متصلين بأربعة قضبان سحب قوية. تُستخدم القاعدة العلوية لتثبيت الصف العلوي من بكرات التسوية. تُستخدم القاعدة السفلية لتركيب مجموعة بكرات التسوية السفلية ودعم جسم الماكينة بالكامل.

يتكون نظام النقل من محرك ومخفض أسنان صلب وناقل تروس.

المخفض يعتمد مخفض سطح الأسنان الصلب. تتبنى أداة التوصيل نوع قفص كروي عالي الجودة.

ماكينة التسوية رباعية، مع عمودين مساعدين في الأعلى والأسفل.

المحرك 18.5 كيلوواط محول التردد: 22 كيلوواط

يضيف جهاز التسوية رأس مجرفة، ويرتفع الضغط الهيدروليكي وينخفض.

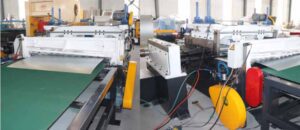

5. نظام القص

الغرض:: لقص الألواح ذات الطول الثابت أثناء التشغيل المستمر للألواح.

الهيكل: اتجاه القطع: من أعلى إلى أسفل. القص عبارة عن أسطوانة هيدروليكية مزدوجة.

الآن من أجل تحسين سرعة القص، نقدم لك أيضًا تصميمًا آخر لقص محرك المؤازرة.

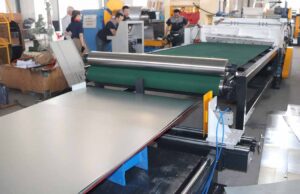

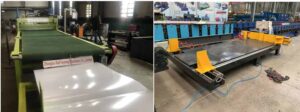

طاولة نقل: مكدس أطول 6 أمتار أطول من 6100 متر

بالنسبة لآلة القطع حسب الطول ، يمكننا تصميم آلة القطع حسب الطول بالكامل وفقًا لمتطلباتك ، أخبرنا ببساطة بالسمك وعرض الملف والسرعة والوزن الأقصى لتحميل الملف ثم يمكننا تقديم عرض أسعار دقيق لك.

ولكن إذا كنت بحاجة إلى خط إنتاج أوتوماتيكي بالكامل للخدمة الشاقة، فيمكننا أيضًا تزويدك بالنوع التالي.
