ماكينة تشكيل درفلة علبة الكابلات الخفيفة
أنواع مختلفة من آلات التشكيل على البارد. نحن مصنع ذو تاريخ طويل، نعمل في تصميم وتصنيع ماكينات التشكيل على البارد منذ عام 2006. الآلات التي يمكن أن ننتجها تشمل: آلة تشكيل بلاط السقف، آلة تشكيل مدادة السقف، آلة تشكيل مدادة cz، آلة تشكيل العارضة الفولاذية الخفيفة، آلة تشكيل العارضة الفولاذية الخفيفة، آلة تشكيل نظام الباب، آلة تشكيل نظام السقف، آلة لحام الأنابيب عالية التردد، خط الحزّ، خط القطع حسب الطول، آلة تشكيل نظام الرف، آلة تشكيل نظام الرف، آلة تشكيل التزيين الأرضي، خط إنتاج بلاط الحجر الملون، آلة التصفيح الساخن المصورة، إلخ. تم تصميم آلة تشكيل درفلة علبة الكابلات الخفيفة للخدمة الخفيفة لجعل صواني الكابلات الخفيفة في دفعة واحدة تلقائيًا بالكامل.
ماكينة تشكيل درفلة علبة الكابلات الخفيفة
تم تصميم ماكينة تشكيل درفلة علبة الكابلات الخفيفة للخدمة الخفيفة لصنع صواني الكابلات الخفيفة في دفعة واحدة بشكل أوتوماتيكي بالكامل. بالنسبة لنظام صينية الكابلات مصممة لحمل الكابلات الكهربائية والبيانات والكابلات الصوتية بشكل أفقي
والاستخدامات التجارية الخفيفة إلى المتوسطة المثبتة عموديًا حتى عرض 304 مم كحد أقصى.

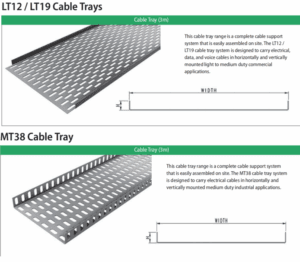

تتكون صينية الكابلات LT12/ LT19 من صفيحة مسطحة بطول 3.0 متر، مثنية على شكل حرف "U" - بارتفاع 12 مم
(بعرض يصل إلى 76 مم) أو بارتفاع 19 مم (بعرض 101 مم إلى 304 مم) لتشكيل قناة صلبة مثل الدعامة، مع ثقوب مشقوقة بقطر 7 × 28 مم في أسفل الدرج للسماح بتدفق الهواء في جميع أنحاء التركيب بالكامل.
يمكن تصميم ماكينات علبة الكابلات الخاصة بنا وفقًا لملف رسم العميل. يمكنك تحديد السماكة والعرض ومن ثم يمكننا تقديم توصية جيدة.
ماكينة تشكيل درفلة علبة الكابلات الخفيفة
التصميم: عادةً لإنتاج العرض السفلي 50-100 مم عن طريق تغيير الفاصل يدويًا وآلة أخرى تنتج 100-600 مم بواسطة آلة كبيرة. والسبب في هذا التصميم هو أن العرض بين 50 مم و 600 مم هو مسافة كبيرة جدًا، فإذا كنت تستخدم آلة واحدة لإنتاج من 50-600 مم، فإن الأسطوانة ستكون صغيرة جدًا، فهي ليست قوية بما يكفي لإنتاج حجم كبير 600 مم، ولن يكون عمر الماكينة طويلاً.

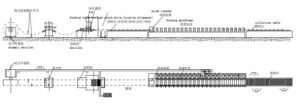

تخطيط ماكينة علبة الكابلات:
فك اللف الأوتوماتيكي ← التفكيك الأوتوماتيكي ← التسوية ← التغذية المؤازرة ← التثقيب ← التثقيب ← التقطيع ← الناقل ← التشكيل باللفائف ← طاولة الاستقبال
مزيد من التفاصيل عن جميع عناصر ماكينة تشكيل درفلة علبة الكابلات:

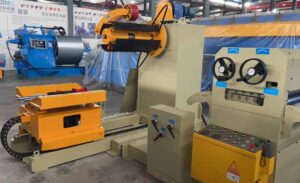

الجزء الأول آلة التفكيك الهيدروليكية
كإعداد افتراضي، نوصي باستخدام آلة فك اللفائف الهيدروليكية 5 طن مع عربة التحميل. مع نظام تسوية دقيق ومن ثم يمكنها التأكد من تغذية الملف في الماكينة بسلاسة. من خلال نظام التسوية، يمكن ضبطها لتغذية لفائف مختلفة السماكة بشكل أفضل.

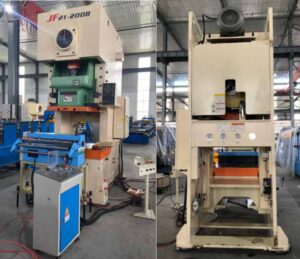

الجزء الثاني: آلة التثقيب 215
هذا الجزء اختياري، إذا لم يكن لديك متطلبات سرعة، يمكنك استخدام المحطة الهيدروليكية للتثقيب.
لكن آلة التثقيب باستخدام الحاسب الآلي CNC، أكثر ثباتًا وثباتًا وسرعة ستكون أسرع. أما بالنسبة لقالب التثقيب، فيمكننا التصميم باستخدام القالب من النوع المدمج، وعادةً ما نتحدث من 4 إلى 5 مجموعات من القوالب التي يمكن أن تلبي نطاق عرض القاع من 100 إلى 600 مم.

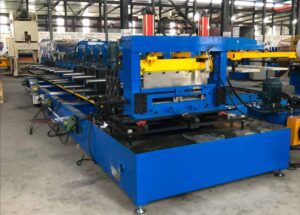

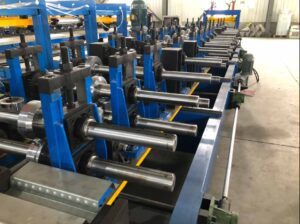

الجزء الثالث: آلة تشكيل الدرفلة الرئيسية لصنع علبة الكابلات.
للعرض والارتفاع المعدل بواسطة PLC.
| نوع الماكينة | محرك تروس الكابولي المزدوج، العرض قابل للتعديل، ماكينة صب عالمية تتحرك ككل، يمكن أن تتبادل المواصفات بسرعة (ارتفاع الخصر والعرض); |
| الوظائف والهيكل | تتألف من محرك تيار متردد، ومخفض سرعة، وموجه عالي الدقة، وعلبة تروس يمنى ويسرى، وآلية ضبط أفقية وبكرات، ويتم تصنيع هيكل الماكينة الرئيسي بتكنولوجيا إيطالية مستوردة، بدقة أعلى. |
| نوع تغيير الحجم المتغير | يمكن لمجموعة واحدة من البكرات إنتاج جميع الأحجام، وتغيير الأحجام عن طريق ضبط الإطار |
| محطة الأسطوانة | 18 محطة |
| مادة الأسطوانة | Gcr15 مع معالجة مزورة، معالجة مروية بعد المعالجة باستخدام الحاسب الآلي، الصلابة هي HRC58-62. |
يمكننا أيضًا أن نصنع أنواعًا أخرى من ماكينات علبة الكابلات ، أظهر لنا المزيد من ملف تعريف الرسم ثم موافق.
مرحباً بك للاتصال في أي وقت.
