ماكينة تشكيل درفلة إطار سلم الكابلات على شكل حرف Z

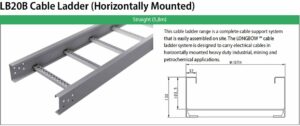

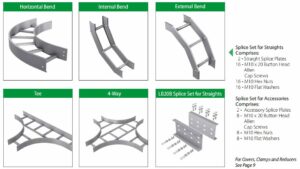

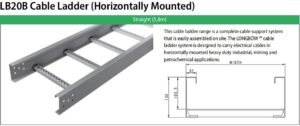

تم تصميم آلة التشكيل الجانبي لإطار سلم الكابلات على شكل حرف Z لصنع إطار السلم على دفعات بشكل أوتوماتيكي بالكامل. مجموعة سلالم الكابلات هذه عبارة عن نظام دعم كامل للكابلات يتم تجميعه بسهولة في الموقع، وهو مصمم خصيصًا لحمل الكابلات الكهربائية في التطبيقات الصناعية والتعدين الثقيلة والمركبة أفقيًا. فيما يلي بعض حالات الاستخدام للرجوع إليها:

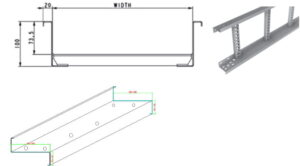

يتألف هذا النوع من السلالم من جزأين، جزء الإطار Z وعارضة التوصيل C مع التثقيب. فيما يلي ملامح الرسم للرجوع إليها. حسب هذا النوع، يمكن أن يكون السلم بأي عرض. وبالنسبة للإطار Z، يمكنك اختيار إجراء التثقيب عبر الإنترنت أو دون اتصال بالإنترنت.

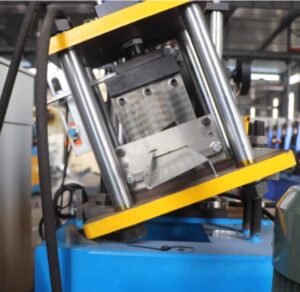

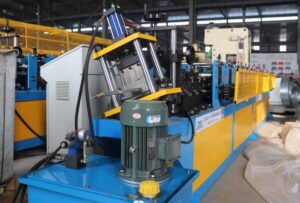

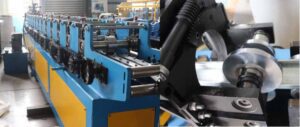

ماكينة تشكيل درفلة إطار سلم الكابلات على شكل حرف Z:

الإطار Z صتشكيل القارورة المعلمات للرجوع إليها:

قوة المحرك الرئيسي: 18.5 كيلوواط

محرك الأقراص: السلسلة

ضياء العمود الرئيسي: ￠ 85 مم ￠ مادة: 45 ↪SPo_FE5E5F↩ فولاذ مخروطي مكرر

مادة الأسطوانة: فولاذ محمل GCr15، تبريد HRC58-62، كروم مطلي السطح بسمك 0.05 مم

محطة دحرجة: 16 محطة مزودة بـ 7 بكرات تسوية

المواد الخام: فولاذ أسود أو فولاذ مجلفن

سُمك المادة الخام: 2-3 مم

سرعة العمل: حوالي 7-15 م/دقيقة (بما في ذلك وقت القطع)

المبرمج أومروم

PLC: YASKAWA، صنع في اليابان. 380 فولت 50 هرتز (حسب العميل)

لوحة تشغيل الكمبيوتر: شاشة تعمل باللمس

وبالنسبة لنظام القص:

القطع الهيدروليكي

أربع مجموعات من قالب القطع لاستبدالها بأحجام مختلفة

الطاقة الهيدروليكية: 5.5 كيلو وات

الضغط الهيدروليكي: 20 ميجا باسكال

مادة الشفرة: Cr12mov، مروي 58 درجة - 62 درجة مئوية

هذه الآلة التي نصممها بطيئة السرعة وأكثر اقتصادية. إذا كنت ترغب في صنع المزيد من الأحجام ومثل المزيد من الماكينات عالية السرعة، فيمكننا صنعها أيضًا. هناك أنواع أخرى من نفس مبدأ العمل، يمكننا أيضًا صنعها.

بالنسبة لهذا النوع من الماكينات، إذا كنت تريد معرفة المزيد من المعلومات، يُرجى الاتصال بنا في أي وقت.
